Nereids 优化器深度解析

预计阅读时间: 60 分钟 前置阅读: doc-01 §4 (优化器概览) 下一次阅读: doc-04 (Pipeline 引擎), doc-09 (Catalog)

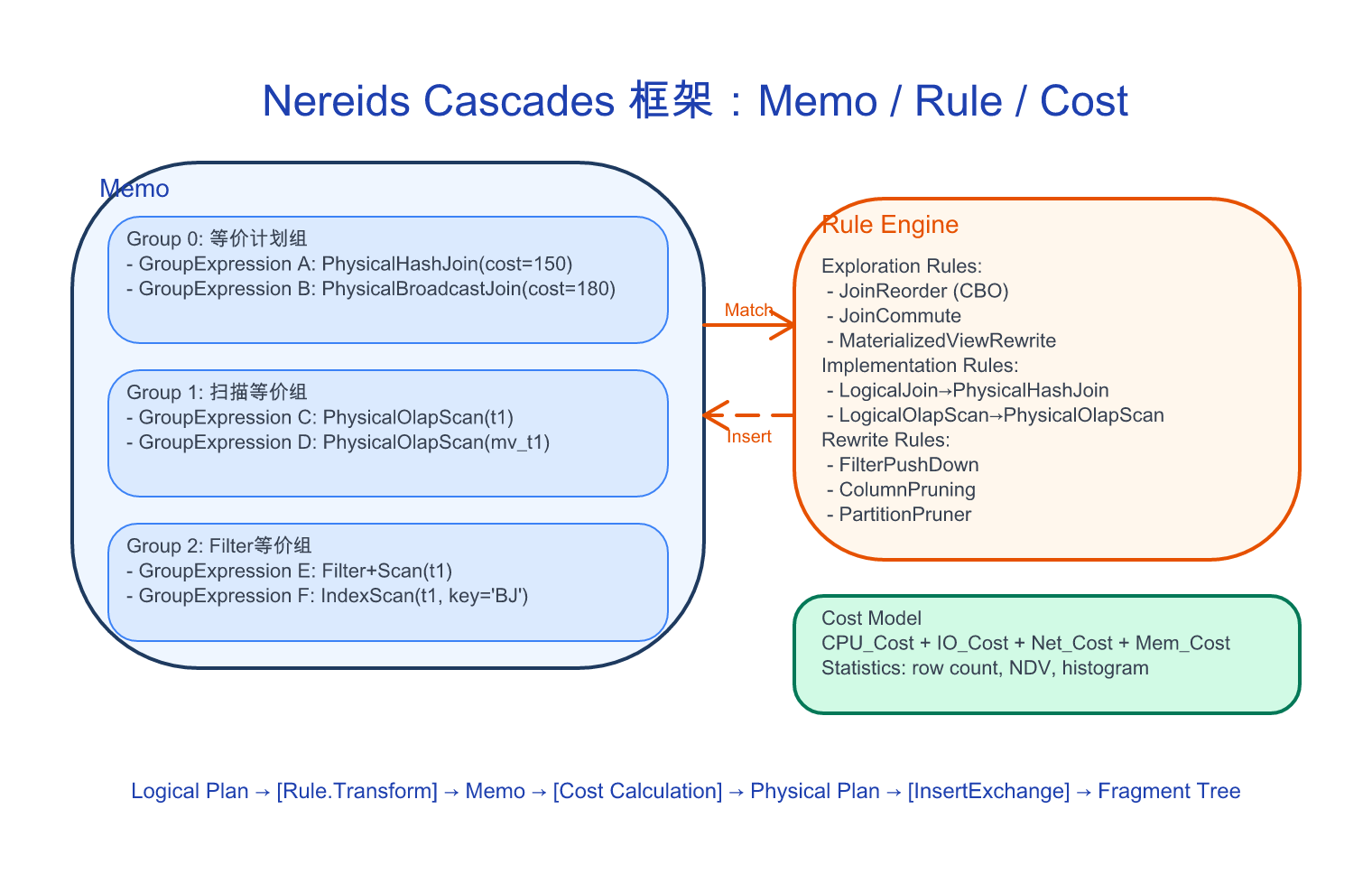

1. Cascades 框架回顾

为什么需要 Cascades

传统的 RBO(启发式规则优化器)是"流水线"式的:规则按固定顺序应用一次,无法探索等价计划空间。Cascades 是搜索框架,它将"计划"分解为"等价组",规则不断向等价组中添加新的候选计划,直到无法产生更优计划为止。

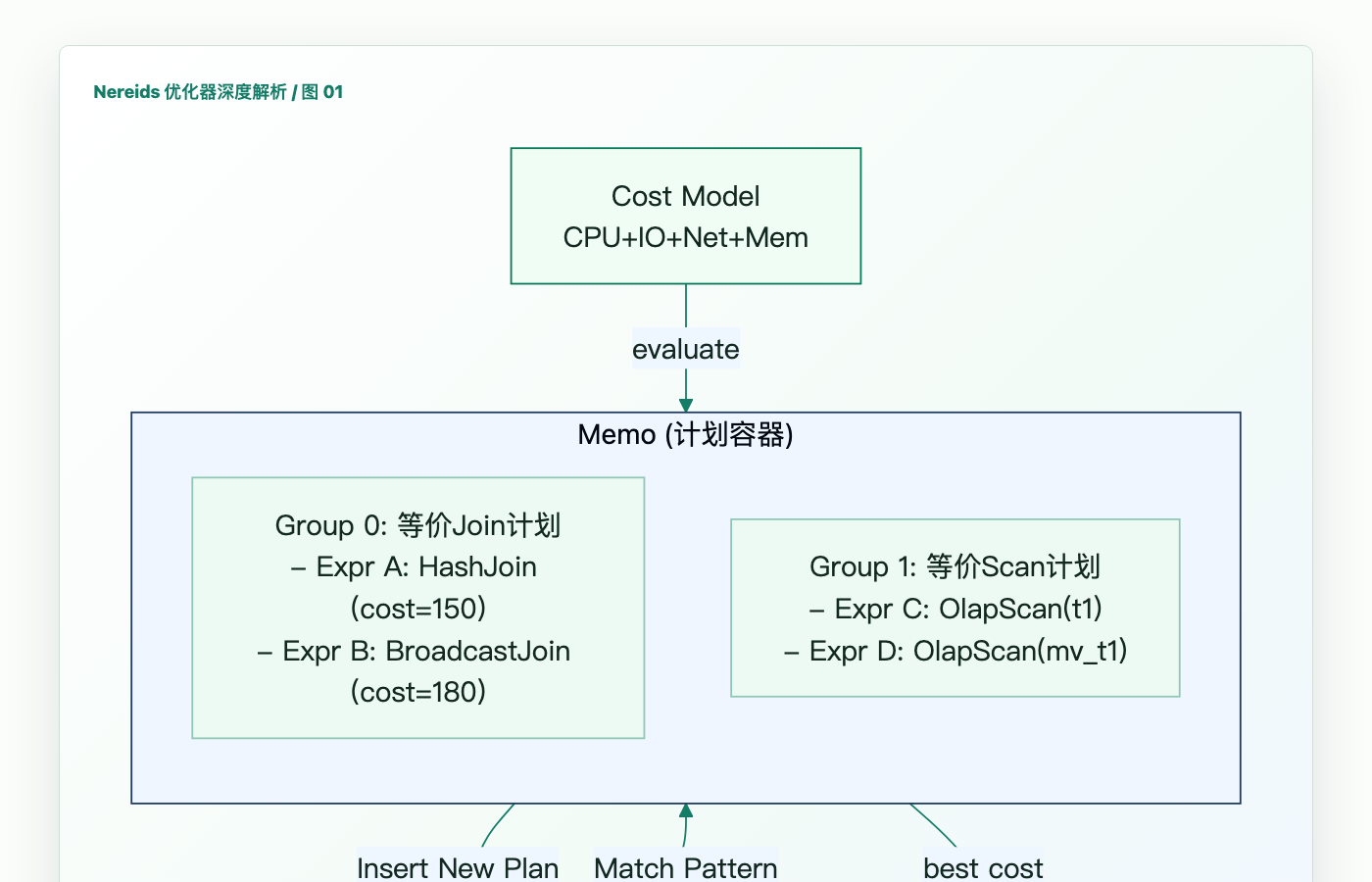

核心概念

             ┌──────────────────┐
             │   Memo (计划容器)  │
             │  ┌──────────────┐ │
             │  │ Group 0       │ │ ← 一个等价组(Group)
             │  │ ┌──────────┐  │ │
             │  │ │Expr A    │  │ │ ← GroupExpression A (一个计划)
             │  │ │Expr B    │  │ │ ← GroupExpression B (等价的计划)
             │  │ │Expr C    │  │ │ ← GroupExpression C (又一个)
             │  │ └──────────┘  │ │
             │  └──────────────┘ │
             │  ┌──────────────┐ │
             │  │ Group 1       │ │
             │  │ ...           │ │
             │  └──────────────┘ │
             └──────────────────┘

Group:  语义等价的多个计划组成的集合(如"扫描 t 表的3种方式")
GroupExpression: Group 中的一个具体计划(一个算子树节点)
         其 children 是 Group 的引用(非具体 Plan) → 支持组合爆炸式等价

与 Calcite 的 Cascades 区别

源码导航

2. Rule 体系分类

5 大类 Rule

Rule 接口

// Rule.java — 核心接口
public abstract class Rule {
    // pattern(): 描述这条 Rule 匹配哪种 Plan 形状
    public abstract RuleType getRuleType();
    public abstract Pattern<? extends Plan> getPattern();

    // transform(): 应用 Rule, 产生新的计划(可能多个, 加到 Memo)
    public abstract List<Plan> transform(Plan node, CascadesContext context);
}

重点 Rule 清单

3. Memo 结构与搜索过程

Memo 核心数据结构

// Memo.java — 计划容器
public class Memo {
    // Group 表(按 GroupId 索引)
    private final List<Group> groups;

    // 根 Group (最外层查询的等价组)
    private Group root;

    // 添加一个新的 GroupExpression 到指定的 Group
    public GroupExpression copyIn(GroupExpression groupExpr, Group target, Plan copy);
}

// Group.java — 等价组
public class Group {
    private final int groupId;
    private final List<GroupExpression> logicalExpressions;   // 逻辑计划
    private final List<GroupExpression> physicalExpressions;  // 物理计划
    private Statistics statistics;  // 统计信息
    private double bestCost;        // 当前最优 Cost
    private PhysicalProperties bestProperties;  // 最优物理属性
}

// GroupExpression.java — 一个具体计划
public class GroupExpression {
    private final Plan plan;
    private final List<Group> children;  // 子节点是 Group 引用!
    private final double cost;
}

Explore vs Optimize

Phase 1: EXPLORATION (探索等价计划)
  → 遍历 Memo 中的所有 Group
  → 为每个 GroupExpression 尝试匹配所有 exploration Rule
  → Rule 产生的新 Plan → copyIn 到 Memo (可能形成新 Group)
  → 循环直到没有新 Plan 产生 (达到 fixed point)

Phase 2: OPTIMIZATION (选择最优计划)
  → 为每个 Group 计算所有 GroupExpression 的 Cost
  → 选择 Cost 最小的 GroupExpression 作为该 Group 的最优计划
  → 自底向上累加: child group 的最优 cost + 当前算子的 cost
  → 根 Group 的最优计划 = 最终物理计划

4. Cost Model 与统计信息

Cost 计算公式

TotalCost = CPU_Cost + IO_Cost + Network_Cost + Memory_Cost

CPU_Cost    = 处理行数 × cpu_weight (默认 1.0)
IO_Cost     = 扫描字节数 ÷ io_speed × io_weight
Net_Cost    = Shuffle 字节数 × net_weight
Mem_Cost    = 峰值内存 × mem_weight

统计信息来源

CostCalculator

// CostCalculator.java — 计算计划的 Cost
public class CostCalculator {
    // 计算一个物理计划的 Cost (自底向上, 缓存 Child Cost)
    public static Cost calculate(PhysicalPlan plan, CascadesContext context) {
        Cost childCost = plan.children()
            .map(c -> calculate(c, context))
            .reduce(Cost.zero(), Cost::add);

        Cost selfCost = calculateSelf(plan);  // CPU/IO/Net 按公式计算
        return childCost.add(selfCost);
    }
}

5. 分布式执行计划生成——Fragment/Exchange 插入

Nereids 的最后一步:为物理计划插入 Exchange 和 Fragment 边界。

Fragment 插入规则

Physical Plan:
    PhysicalHashAgg (Global)
    └── PhysicalOlapScan (orders)

InsertExchange:
    → 检查: Agg 是 Global 还是 Local?
    → Global Agg → 需要子节点的数据按 GROUP BY key shuffle
    → Insert Exchange (SHUFFLE by status)

    PhysicalHashAgg (Global)
    └── Exchange (SHUFFLE by status)
        └── PhysicalHashAgg (Local)        ← 新增 (Local Agg 减少数据量)
            └── PhysicalOlapScan (orders)

Insert Fragment:
    → Exchange 边界 = Fragment 边界
    Fragment 0: Global HashAgg
    Fragment 1: Exchange → Local HashAgg → OlapScan

6. Profile/Explain 结果解读

EXPLAIN 输出示例

EXPLAIN SELECT COUNT(*) FROM orders WHERE dt='2026-07' GROUP BY status;

-- Nereids Explain 输出:
PLAN FRAGMENT 0
  OUTPUT EXPRS: count(*)
  PARTITION: HASH_PARTITIONED: status
  STREAM DATA SINK
    EXCHANGE ID: 01
    HASH_PARTITIONED: status

PLAN FRAGMENT 1
  PARTITION: RANDOM
  STREAM DATA SINK
    EXCHANGE ID: 01
    HASH_PARTITIONED: status
  1:AGGREGATE (update finalize)
  |  output: count(*)
  |  group by: status
  |
  0:OlapScanNode
     TABLE: orders
     PREAGG: ON
     partitions=7/7
     rollup: orders
     TabletRatio=20/20

关键指标解读

7. 常见问题 / 面试题

Q1: Nereids 和旧 RBO 优化器的性能对比? A: Nereids 在复杂查询(Tpch Q5/Q7/Q9 等)上有 2-5x 的优化, 主要来自 JoinReorder + 统计信息驱动的 Cost Model。简单点查(单表+简单 filter)上两者几乎相同。Nereids 从 Doris 2.0 起成为默认优化器。

Q2: Cascades 的"定点搜索"太慢怎么办? A: (1) RuleSet 按查询类型裁剪 (如单表查询不需要 JoinReorder); (2) Rule 的 pattern() 方法快速过滤; (3) Explore 轮次限制 (默认 10 轮); (4) Cost Improvement 最小阈值 (新计划不显著优化则跳过)。

Q3: 为什么 JoinReorder 不是对所有 Join 都生效? A: 当 N>=N_threshold (默认 10) 时, Join 的排列组合爆炸 (NP-hard), 穷举不可行。Nereids 使用基于统计信息的贪心+动态规划 (DPccp) 组合算法, 在合理的搜索空间中找到近似最优。

Q4: 物化视图改写的触发条件? A: 查询必须满足: (1) 查询的 Scan 表与物化视图的源表匹配; (2) 查询的 Filter 被 MV 的 WHERE 包含(或更严格); (3) 查询的 Project 列在 MV 中; (4) 查询的 Group By + Agg 与 MV 一致或可派生。所有条件满足后, Nereids 比较 Cost (扫描 MV vs 扫描原始表) 决定是否改写。

Q5: 如何为一条慢查询排查"是优化器选错了计划"还是"执行引擎性能差"? A: 使用 EXPLAIN 看计划是否合理 (Scan 量、Join 顺序、Partition 裁剪)。如果计划看起来正确但查询慢→执行引擎/存储问题。如果计划不优→可能是统计信息过期、缺失直方图、或优化器规则的 bug。使用 ANALYZE TABLE 更新统计信息重试。

下一步

• 执行引擎: doc-04-pipeline-execution.md——优化器产出的计划如何被执行
• 元数据: doc-09-catalog-journal.md——Catalog 和统计信息管理
