反压机制深度解析

预计阅读时间: 60 分钟 前置阅读: doc-02(流数据链路), doc-09(网络栈) 下一次阅读: doc-09(网络栈详解)

1. Credit-based Flow Control 协议

1.1 协议设计目标

Flink 的 Credit-based 流控是接收端驱动的流控机制，设计目标：

1. 无阻塞反压：Consumer 慢时自动抑制 Producer，不需要中心调度
2. 精确反压：反压只影响特定的 Subpartition-Channel 对，不影响其他 Channel
3. 无死锁：保证独占缓冲 (exclusive credits) + 浮动缓冲 (floating buffers) 的分配

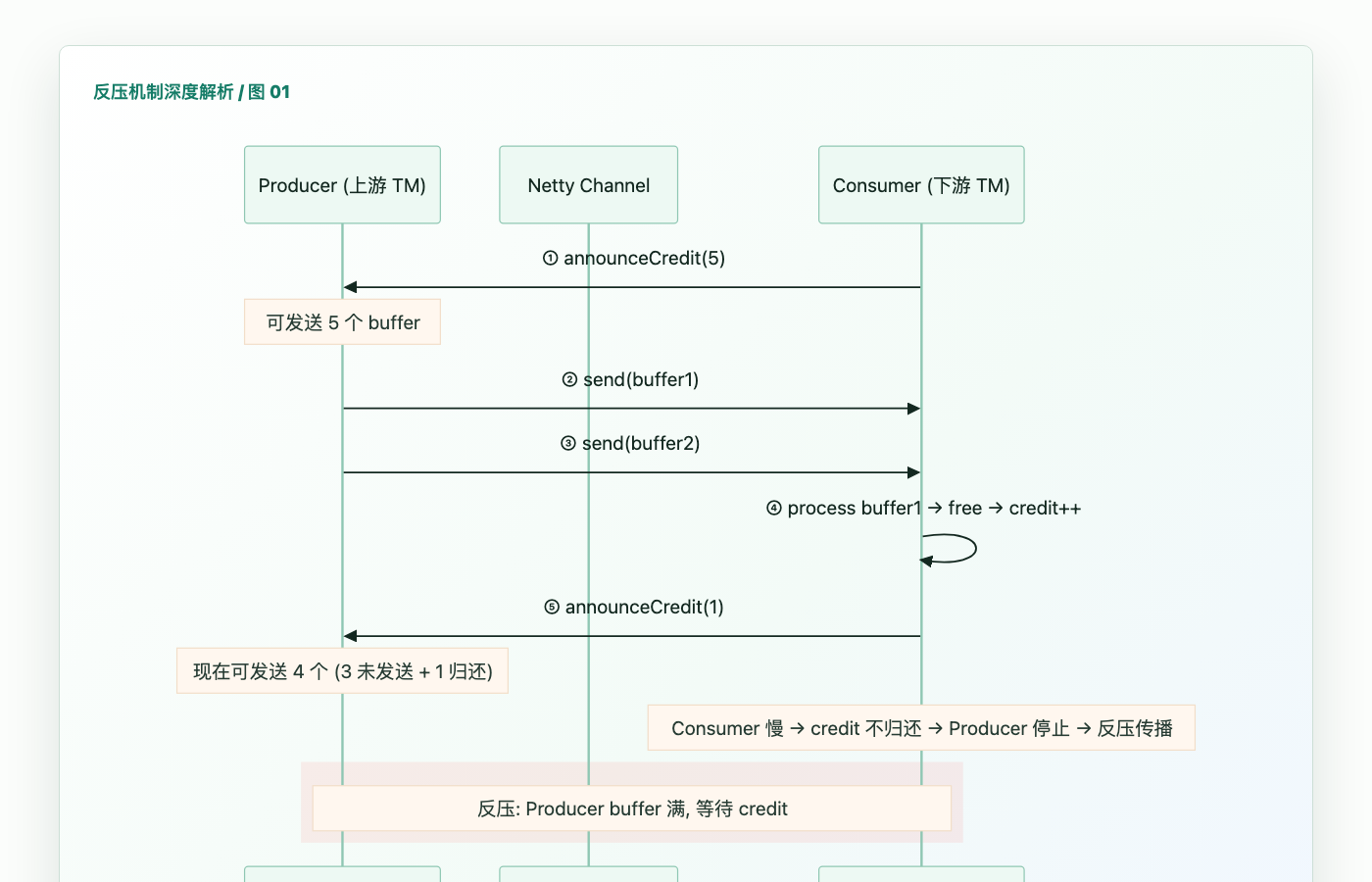

1.2 Credit 协议五阶段

Phase 1: 连接建立
  Consumer → Producer: PartitionRequest(initialCredit)
    initialCredit = networkBuffersPerChannel (默认 2)
  Producer: credit_counter = initialCredit

Phase 2: 数据传输
  Producer: 有 credit → 发送 BufferResponse(buffer, sequenceNumber, backlog)
  Consumer: 接收 buffer → 消费 → 释放 → unannouncedCredit++

Phase 3: Credit 归还
  Consumer: 当 unannouncedCredit > 0 → AddCredit(n) → unannouncedCredit = 0
  Producer: credit += n → 可继续发送

Phase 4: 积压通知
  Producer: 当 backlog > 0（有排队数据） → BacklogAnnouncement(backlog)
  Consumer: 根据 backlog 请求浮动缓冲 → AddCredit(新缓冲数)

Phase 5: 反压
  Consumer 慢 → buffer 消费慢 → unannouncedCredit 不增长
  Producer credit 用尽 → 无法获取新 buffer → isAvailable=false → 反压

1.3 缓冲类型

2. 反压检测与传播

2.1 反压检测点

// Task.java — 反压判断
public boolean isBackPressured() {
    if (invokable == null || partitionWriters.length == 0
        || (executionState != ExecutionState.INITIALIZING
            && executionState != ExecutionState.RUNNING)) {
        return false;
    }
    // 检查所有输出写入器
    for (ResultPartitionWriter writer : partitionWriters) {
        if (!writer.isAvailable()) {  // 任何一个无法获取 buffer
            return true;              // → 反压!
        }
    }
    return false;
}

// ResultPartition.getAvailableFuture()
// → LocalBufferPool.getAvailableFuture()
// → availabilityHelper (当无法分配 NetworkBuffer 时变为不可用)

2.2 反压的逐级传播

Sink 写入外部 DB 慢 (100ms/条)
  → Sink 消费速度慢 → NetworkBuffer 积累在 Sink 的 InputChannel 中
  → Sink 的 InputGate 不再归还 buffer → 不发送 AddCredit
  → 上游 Window 算子的 Output Subpartition 没有新 credit
  → Window 的 LocalBufferPool 缓冲池耗尽
  → Window 的 ResultPartition.isAvailable = false
  → Window 算子反压! → processInput() 暂停
  → 继续传播到 Source...
  → Source 停止 KafkaConsumer.poll()

反压传播的关键机制：不是通过主动通知，而是通过能力不足的被动传播：

• 下游慢 → 不归还 buffer → 无 credit → 上游无法发送 → 上游缓冲区满 → 上游停止消费 → 更上游反压...

2.3 Web UI 反压显示

OK (绿色):  backPressuredTimeMs < 10ms/s    — 无压力
LOW (黄色): backPressuredTimeMs 10-50ms/s  — 轻度
HIGH (红色): backPressuredTimeMs > 50ms/s   — 重度

实现：每个 Task 抽样 backPressuredTime，取 3 次抽样的比例
- softBackPressuredTime: 输出反压但输入仍有数据
- hardBackPressuredTime: 输入和输出都反压

3. 反压常见根因与排查

3.1 根因定位方法论

排查步骤:
1. Web UI → Job → SubTasks → 找出 backPressuredTime 最高的算子
2. 确定反压是产生于此算子还是传播自此算子:
   - 如果 Source 就反压 → 反压由下游产生，传播到 Source
   - 如果只有 Sink 反压 → Sink 本身是瓶颈
3. 找到第一个不反压的算子 → 它的上一个算子就是瓶颈
4. 分析瓶颈算子的工作:
   - CPU 高 → 计算瓶颈 → 优化代码/增加并行度
   - CPU 低 + Sink 慢 → 外部 IO 瓶颈 → 批量写入/异步 IO
   - GC 频繁 → 内存瓶颈 → 调整 Heap/切换 RocksDB
   - 数据倾斜 → 某个 Subtask 处理量远大于其他 → 重新选 Key/Salt

3.2 常见原因表

4. BufferDebloater — 自适应缓冲大小

// BufferDebloater.java — 基于吞吐量动态调整缓冲
public int recalculate(int currentBufferSize, long throughput) {
    // throughput: bytes/ms
    // targetDuration: 1ms (默认)
    // 最优缓冲大小 = throughput × 1ms = 保证 1ms 的数据量
    // 高吞吐场景 → 缓冲自动增大 → 减少 Netty 调用
    // 低吞吐场景 → 缓冲自动减小 → 减少延迟
    return Math.clamp(throughput * targetDuration, minSize, maxSize);
}

5. 源码导航

6. 常见问题 / 面试题

Q1: Credit-based 流控和 TCP 流控的区别？

A: TCP 流控是字节级（sliding window = bytes），Flink Credit 是缓冲级（credit = buffer count）。关键区别：Flink 的缓冲维度直接对应内存管理——每个 buffer 是独立的 32KB 内存段，消费完成后可以回收给缓冲池复用，同时控制内存使用量（而不只是网络流量）。

Q2: 反压会最终导致 Source 停止消费吗？

A: 是的。反压是一级一级传播的——Sink 慢 → Agg 的输出 buffer 满 → Agg 处理慢 → Map 的输入 buffer 满 → Map 处理慢 → Source buffer 满 → Source 停止 poll()。这是精确的 backpressure chain，保证了不会 OOM。

Q3: 透支缓冲在什么场景下有用？过度增大会如何？

A: 透支缓冲允许临时超出 currentPoolSize，处理数据量的短时尖峰。过度增大的代价：(1) 占用更多全局缓冲池中的内存 → 可能实际导致其他 Channel 更早反压；(2) 延迟了真正的反压信号 → 可能导致更长的恢复时间。

下一步

• 网络栈详解: doc-09-network-stack.md
• TM 内存: doc-10-taskmanager-memory.md
